HDPE DCG관 , 무공관 , 맹암거 유공관

사 용 용 도

1. 골프장 배수               2. 학교 운동장 배수              3. 축구장  배수              4. 공설운동장 배수

5. 아파트 토목배수         6. 공장 배수시설                  7. 각종 우수배수

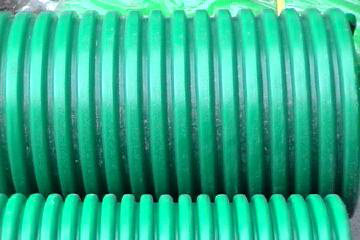

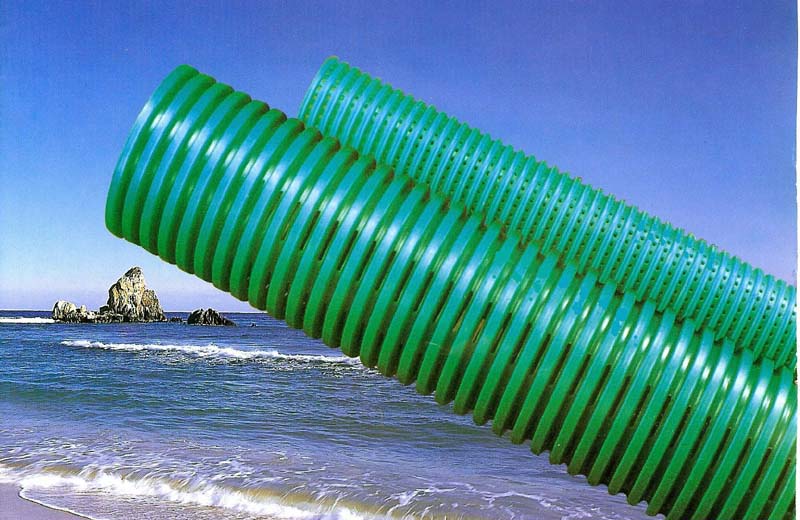

■ PE 이중벽파형그린관(HDPE DCG) ■

   ◎ 고강도 HDPE-DCG 관의 특징 ◎

1 . 외압에아주 우수하다 2 . 안은 검정색 으로 이중벽으로 되어있다 3 . 오수 우수 다 사용이가능하다 4 . 고밀도폴리에티렌(HDPE)로 제조되어 오,폐수,산 .알카리에 강하여 부식이될염려가 없다 5 . 유연성이나 탄력성이 뛰어나 연약지반이나 부동침하에도 안전하다 6 . 무게가 가벼워 취급이 용이하다

◎ 고강도 HDPE DCG관의 규격 및 판매가 ◎

규격	내경	외경	중량 kg	파이프 6M*1본 무공관	유공관 6m*1본	엘보	45도엘보	티	수밀소켓
100*6M	100	114	6	15000	15800	3600	3200	4200	3000
150*6M	150	167	10	30000	33000	6000	5000	8700	4000
200*6M	200	270	15	45000	49000	12000	11000	14000	5000
250*6M	250	277	24	65000	72000	18000	15000	25000	6000
300*6M	300	332	27	75000	83000	25400	22000	28000	7000
400*6M	400			1

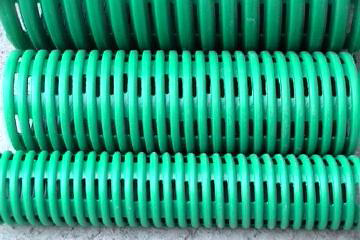

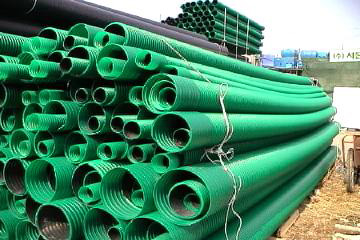

■ PE 파형고압 이중벽그린유공관(HDPE DCG) ■

◎ HDPE DCG 고압유공관의 배열 ◎

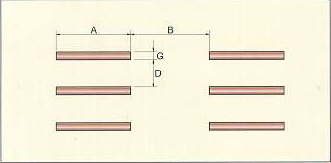

● 평면도

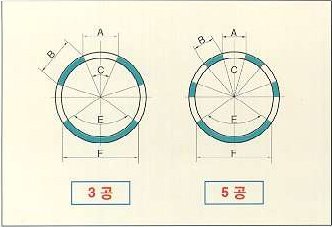

● 단면도

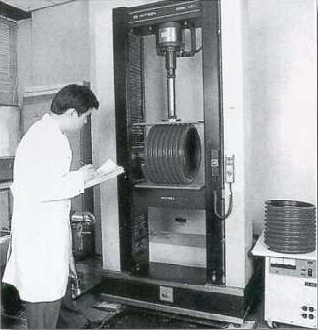

◎ HDPE DCG 고압유공관의 외압강도 ◎

HDPE DCG 고압주름유공관은 HDPE DCG 고압 주름PIPE를 후가공했기때문에 HDPE DCG 고압 주름관PIPE와 동일한

강도를 유지하므로 외압력에 강하고 토압 및 윤압에 대한 충분한 내하력을 지니고 있음.

◎ HDPE DCG 고압유공관의 규격 ◎

규          격			1렬당	각   부   치   수						열간간격	개 공 율
호   칭	내   경	외   경	구 멍 수	A	B	(C)	E	F	G	(D)	(%)
150	150±2	173±2	3공	56	70	48˚	120˚	157	3	18±1.0	6.1
200	200±2.5	234±2.5	3공	83	85	48˚	120˚	209	3	25±1.0	4.7
			5공	46	47	26˚					4.4
250	250±2.5	285±2.5	3공	104	105	48˚	120˚	262	4	27±1.0	5.8
			5공	59	57	26˚					5.5
300	300±3.0	340±3.0	3공	130	119	48˚	120˚	314	4	30±1.0	5.5
			5공	76	62	26˚					5.3
400	400±4.0	450±4.0	3공	167	168	48˚	120˚	419	5	38	5.2
450	450±4.0	516±4.0	3공	188	189	48˚	120˚	471	5	45	4.4
500	500±4.5	566±4.5	3공	209	210	48˚	120˚	524	5	45	4.4
600	600±5.0	676±5.0	3공	280	208	48˚	120˚	628	5	55	4.1

⊙상기 구멍배열은 당사에서 생산하는 표준구멍 배열이며, 수요자의 요구에 따라 배열의 변경 및 개공율의 조정이 가능합니다.
