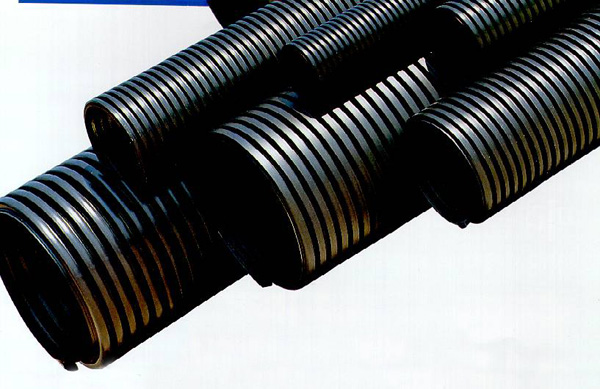

PE 파형관(주름THP관)

HDPE 우수관   T H P 나선관





더욱, 가벼워진 하수관 파이프-
고밀도의 특수공법으로 수명까지 연장했습니다.



    ◎ THP관의 특징 ◎

     1. 우수한 내외압 강도



     3. 뛰어난 내부식성과 내구력

    외면은 요철형상이나 내면은 평활구조를 갖는 2중벽 구조로 토압, 윤압 등의 외압에 대하여 우수한 저항력을 지니고 있습니다.



    관의 재질이 자외선안정제와 산화방지제가 혼합된 고밀도 폴리에칠렌(HDPE)으로 제조되어 산, 알칼리 등 화학약품의 영향을 받이 않으므로 산업폐수, 오수, 해수 및 토양의 각종 미생물에도 잘 견디는 반영구적인 수명을 가지고 있습니다.

     2. 부등침하에도 안전



     4. 가벼운 중량 및 취급시공의 간편성

    우수한 강도를 지니면서도 유연성, 탄력성이 뛰어나며 관 연결시 사용되는 특수 Coupling의 역할로 인하여 관이 이탈되는 현상이 없어 부등침하에도 안전하게 사용될 수 있습니다.



    기존의 배관재에 비해 가볍기 때문에 운반 취급이 용이하며 시공도 Coupling사용시 간편한 방법에 의해 이루어질 수 있으므로 특수 기술이나 장비없이도 시공할 수 있어 시간이 절약됩니다.



    ◎ THP관의 규격 ◎

    규격(mm)

    내경(mm)

    외경(mm)

    두께(mm)

    PICH(mm)

    운경관길이(mm)

    본당길이(M)

    100

    100±1.5

    116±1.5

    8.0±0.7

    15.0±0.5

    150±5.0

    4.6

    125

    125±2.0

    146±2.0

    10.0±0.7

    16.5±0.5

    150±2.0

    4.6

    150

    150±2.0

    173±2.0

    11.5±0.7

    18.0±1.0

    180±5.0

    4.6

    200

    200±2.0

    234±2.5

    11.0±1.0

    25.0±1.0

    250±10.0

    4.6

    250

    250±2.0

    285±2.5

    17.5±1.0

    27.0±1.0

    250±10.0

    4.6

    300

    300±3.0

    340±3.0

    20.0±1.2

    30.0±1.0

    320±15.0

    4.6

    350

    350±3.0

    395±3.0

    25.0±1.2

    35.0±1.0

    330±15.0

    4.6

    400

    400±4.0

    450±4.0

    25.0±1.2

    38.0±1.0

    420±15.0

    4.6

    450

    450±4.0

    509±4.0

    29.5±1.5

    40.0±1.0

    420±15.0

    4.6

    600

    600±5.0

    676±5.0

    38.0±1.5

    55.0±1.0

    470±20.0

    4.6

    700

    700±6.0

    790±6.0

    45.0±2.5

    62.0±2.0

    510±30.0

    4.6

    800

    800±7.0

    904±7.0

    52.0±3.0

    68.0±3.0

    540±30.0

    4.6

    1000

    1000±10.0

    1131±10.0

    65.5±3.0

    88.0±3.0

    700±30.0

    4.6

    1200

    1200±10.0

    1354±10.0

    77.0±3.0

    95.0±3.0

    800±30.0

    4.6



    ◎ 판매가 ◎

     호칭

    저압PIPE
    4m=1본

    PIPE(초록)
    6m=1본

    초록고압관
    6m=1본

    L

    T

    45E도 L

    소켓

    저압기준

    100mm

    5000



    14200

    2300







    150mm

    7000



    29400

    2500

    3000

    2000

    500

    200mm

    10000



    45600

    4000

    5000

    3000

    700

    250mm

    14000





    6000

    7000

    4500

    1000

    300mm

    17000



    71820

    8000

    10000

    6100

    1500

    400mm

    29000





    17000

    21000

    14000

    2800

    450mm

    39000





    22000

    27000

    19000

    4600

    500mm

    47000





    35000

    42000

    24000

    8200

    600mm

    58000





    33000

    63000

    31000

    10000

    700mm

    104000













    800mm

    115000













    900mm

    135000













    1000mm

    190000















    ◎ THP파이프의 시공방법 ◎

1. 굴토

보통의 지반 또는 잘 다져진 땅을 굴토하여 THP 파이프를 매설할 경우
굴토폭은 배관작업에 지장을 주지 않는 범위내에서 가급적 굴토폭을
적게 벽면이 연직되게 하는 것이 이상적인 굴토방법입니다.
THP파이프의 표준굴토폭은 다음 도표를 참고하십시오.

    규격

    굴토폭

    규격

    굴토폭

    150

    400

    400

    900

    200

    500

    450

    1050

    250

    600

    500

    1100

    300

    700

    600

    1200

    350

    850







    b : 보통지반일 경우 : 25~30cm
         연약지반일 경우 : 50~100cm
    h1 : 보통지반일 경우 : 10~30cm
          연약지반일 경우 : 50~60cm
    h2 : 1.0M 이상
